Редактирование сетевых адресов

Приказы по классам трафика со схемой документооборота Стандартная для передачи данных содержат справочники подсетей, IPv6-подсетей, групп подсетей и VLAN.

Справочники подсетей

Вкладки Подсети и IPv6-подсети приказа по классам трафика содержат справочники соответствующих IP-адресов и подсетей. Справочники позволяют вести учет сетевых адресов в удобном виде: при добавлении новой подсети или выделении небольшой подсети из более крупной она автоматически «встраивается» в существующую структуру подсетей, а с помощью быстрого поиска легко найти нужный адрес.

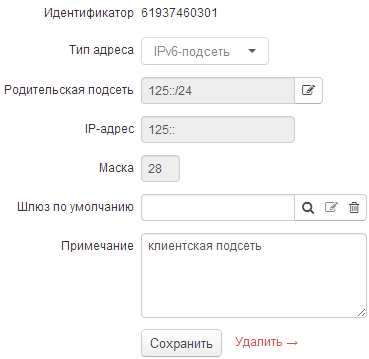

Для добавления новой подсети используйте кнопку  в строке с родительской подсетью. Если родительская подсеть будет указана неверно, адрес будет автоматически добавлен в правильную подсеть. При создании подсети вы можете использовать CIDR-нотацию (в поле IP-адрес) или поле IP-адрес совместно с полем Маска, в котором указывается маска подсети, а в случае с IPv6-подсетью — только длина префикса (см. скриншот ниже). При необходимости добавьте примечание к подсети: оно будет отображаться в дереве справочников.

Параметры подсети (IP-адрес и маска) не могут быть изменены после ее создания, поскольку одна и та же подсеть может использоваться в нескольких приказах по классам трафика и ее изменение в одном приказе может привести к ошибкам в тарификации.

При выборе в дереве какого-либо адреса (IP-адреса или подсети) справа выводится список использующих его объектов с ссылками. Если адрес никем не используется, он отмечается в дереве знаком , в противном случае напротив адреса будет стоять знак . Кроме списка объектов, использующих соответствующий адрес в текущий момент времени, для просмотра доступна история использования адреса за все время. Красным отмечены объекты, в настоящий время уже не использующие адрес.

На вкладке Подсети с помощью кнопки  в строке с подсетью вы можете разбить ее на заданное число дочерних подсетей. В приведенном ниже примере подсеть 80.237.3.64/28 будет разбита на 2 подсети с маской /29 (по 8 адресов в каждой).

Кнопка  предназначена для выбора режима отображения адресов в дереве.

Если выбран режим Неполные подсети, в дереве адресов будут отображаться только подсети с разрывами в IP-нумерации, т. е. те подсети, дочерние подсети которых не покрывают полностью все IP-адреса родительской подсети.

Для массового добавления подсетей используйте загрузку из файла.

Для удаления подсети или IP-адреса из справочника нажмите кнопку Удалить и выберите из списка необходимый пункт.

Чтобы удалить IP-адрес, можно также воспользоваться кнопкой  в соответствующей строке.

Справочник групп подсетей

Подсети могут объединяться в группы, справочник которых расположен на вкладке Группы подсетей. В каждую группу могут входить одновременно IPv4- и IPv6-подсети (см. на скриншоте Локальные подсети). Группы подсетей удобно использовать для определения классов трафика на вкладке Общие данные.

Для создания новой группы используется кнопка  в левом верхнем углу формы. Добавление подсети в существующую группу производится с помощью кнопки  в строке с названием группы; удаление подсети из группы — кнопкой .

Автоматическая привязка подсетей к группам производится при загрузке из файла.

Справочник VLAN

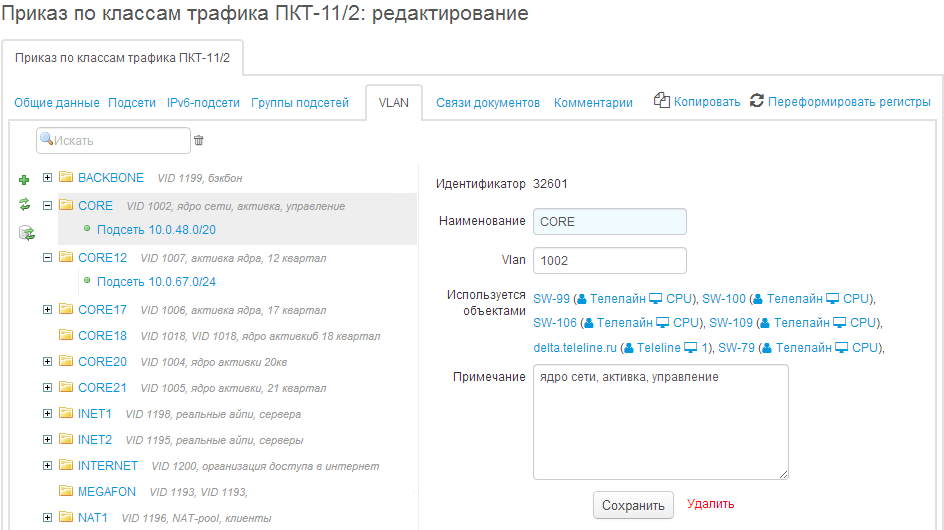

Справочник VLAN содержит список виртуальных сетей, используемых в системе. Добавление VLAN производится аналогично группам подсетей с помощью кнопки  в левом верхнем углу формы. В поле Vlan указывается VLAN ID.

Нажав на кнопку  в строке с названием VLAN, вы можете добавить в VLAN подсеть из справочников Подсети и IPv6-подсети, определенных в данном приказе по классам трафика. Чтобы удалить подсеть из VLAN, используйте кнопку  в соответствующей строке.

В справочнике VLAN также отображается список объектов, использующих виртуальную сеть, и история использования виртуальной сети.

Автоматическое добавление подсетей в VLAN производится при загрузке данных из файла.
